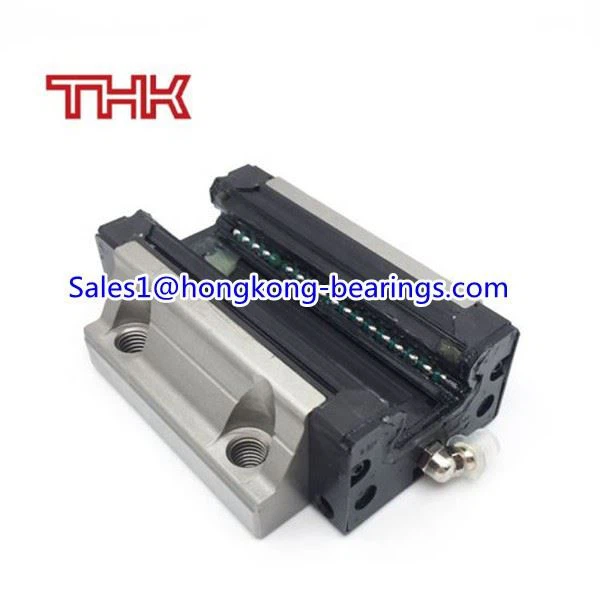

SHS 15VLinear Guide bīdītājs 15 * 24 * 34 * 64,4 mm specifikācija
| Apzīmējums | SHS 15V |
| Kategorija | Sprostā ievietota bumba LM Guide Model SHS |
| Platums W1 (mm) | 15 |
| Augstums M (mm) | 24 |
| Platums W (mm) | 34 |
| Garums L (mm) | 64.4 |
| LM bloks (kg) | 0.19 |
| Cr (kN) Pamata dinamiskās slodzes vērtējums | 14.2 |
| C0r (kN) Statiskās pamata slodzes vērtējums | 24.2 |
| Statiskais pieļaujamais moments kN • m (viens bloks) | 0.175 |
| Statiskais pieļaujamais moments kN • m (divi bloki) | 0.898 |
| Tauku nipelis | PB1021B |
| Radiālais klīrenss | Normāla pakāpe |
Pagarināts SHS 15VLineārais vadotnes bloks 15 * 24 * 34 * 64,4 mm
| Modeļa Nr. | Ārējie izmēri | LM sliedes izmēri | Mise | ||||||||
| Augstums (H) | Platums (W) | Garums (L) | Platums W1±0.05 | W2 | Augstums M1 | Piķis F | d1*d2*h | Garums Maks | LM Bloks Kilograms | LM dzelzceļš kg / m | |
| SHS 15V SHS 15VM | 24 | 34 | 64.4 | 15 | 9.5 | 13 | 60 | 4.5*7.5*5.3 | 3000 (1240) | 0.19 | 1.3 |
| SHS 15LV SHS 15LVM | 24 | 34 | 79.4 | 15 | 9.5 | 13 | 60 | 4.5*7.5*5.3 | 3000 (1240) | 0.22 | 1.3 |
