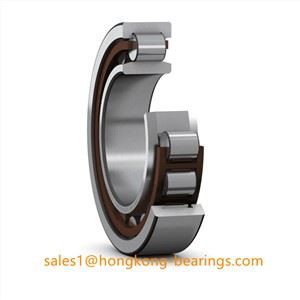

NU10 / 560-TB-M1 - cilindrisks rullīšu gultnis
NU10/ 560-TB-M1-Cilindrisks veltņa gultnis ir viena rinda, kas nav atrašanās vietas gultnis, ar divdaļīgu misiņa būra veltņa vadītu, 2 ribas uz ārējā gredzena, 0 ribas uz iekšējā gredzena (gludas),NUtips.
| Dimensiju specifikācijas/aprēķinu dati | |
| d-urbuma diametrs | 560.00 mm |
| D-Ārējais diametrs | 820.00 mm |
| B-platums | 115.00 mm |
| Cr-Pamata dinamiskās slodzes vērtējums, radiālais | 2 700 000,00 N |
| C0r-Pamata statiskās slodzes novērtējums, radiālais | 5 100 000,00 N |
| Cjūsu noguruma slodzes ierobežojums, radiāls | 335 000,00 N |
| nG-ierobežojošais ātrums | 1,250.00 1/min |
| nθrReferences ātrums | 590.00 1/min |
| Svars | 212,00 kg |
| dminimālā diametra vārpstas plecs | 583.00 mm |
| dvārpstas pleca maksimālais diametrs | 620.00 mm |
| db min-Minimālās vārpstas plecs | 632.00 mm |
| Da max-Maksimālais korpusa pleca diametrs | 797.00 mm |
| ra max-Maksimālais padziļinājuma rādiuss | 5,00 mm |
| ra1 max – Maksimālais padziļinājuma rādiuss | 5,00 mm |
| rmin-Minimālais griezuma izmērs | 6,00 mm |
| r1 min-Minimālais griezuma izmērs | 6,00 mm |
| s-aksiālais pārvietojums | 9,80 mm |
| E-Raceway diametra ārējais gredzens | 754.00 mm |
| F-Raceway diametra iekšējais gredzens | 626.00 mm |
| D1 min-Minimālais ribas diametra ārējais gredzens | 728.40 mm |
